Плоская кровля по профилированному основанию крепится крепежом с увеличенной шайбой, рассчитанным на утеплитель и мембрану. Разберём особенности подбора и монтажа.
Материал для кровельщиков и проектировщиков.
Конструкция крепления
На плоской кровле крепёж проходит утеплитель и мембрану, входя в профилированное основание. Шайба увеличенного диаметра распределяет прижим и не продавливает мягкие слои.
Длина подбирается по суммарной толщине утеплителя и основания.
Шаг и зоны
Крепёж располагают по полю и дополнительно по периметру и в углах, где ветровая нагрузка выше. Нагрузки рассчитывают по СП 20.13330.2016.
Для крепления мембраны применяют специальные тарельчатые крепления.
Расход
Ориентировочно 4–6 точек на м² с дополнительным креплением по периметру. Точное количество — по проекту.
Работы ведут с учётом СП 17.13330.2017.
Герметичность
Мембрану в местах крепления герметизируют; проколы заваривают или закрывают. Герметичность плоской кровли критична, так как вода не стекает быстро.
Проверяют прилегание слоёв и отсутствие повреждений мембраны.
Крепление мембраны и утеплителя
Задачи различаются:
| Критерий | Утеплитель | Мембрана |
|---|---|---|
| Крепёж | саморез с шайбой | тарельчатое/саморез |
| Задача | фиксация плит | фиксация полотна |
| Шаг | по проекту | по полю и краям |
| Герметизация | — | обязательна |
Утеплитель фиксируют механически, мембрану — с герметизацией проколов.
Как выполняется монтаж
Работы ведут по проекту:
- Проверьте основание.
- Уложите утеплитель.
- Закрепите утеплитель крепежом.
- Уложите мембрану.
- Закрепите по полю и периметру.
- Загерметизируйте проколы.
Пример кровельного пирога

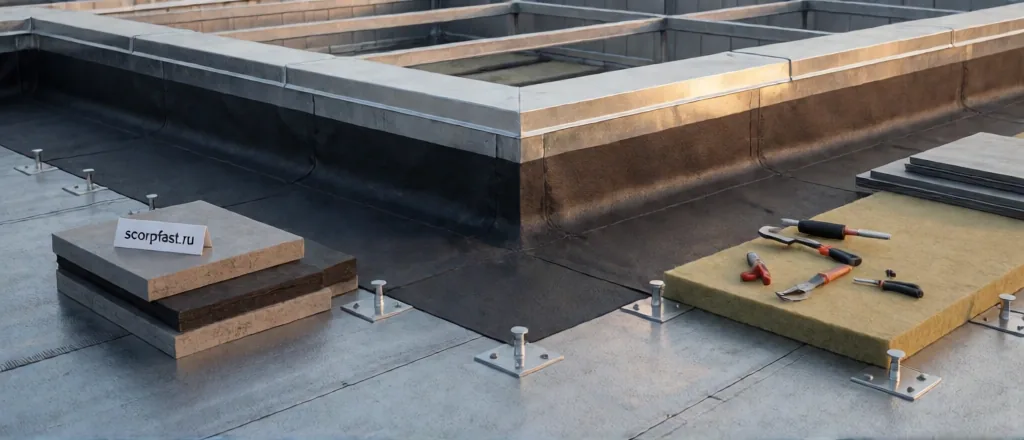

Разберём плоскую кровлю по профилированному основанию. Укладывают слои утеплителя, фиксируют их крепежом с увеличенной шайбой, проходящим утеплитель и входящим в основание.
Сверху укладывают мембрану и крепят тарельчатыми креплениями по полю и периметру. Каждый прокол мембраны герметизируют — при плоской кровле вода не стекает быстро, и утечка особенно опасна.
По периметру и в углах крепёж усиливают из-за повышенной ветровой нагрузки. Нагрузки рассчитывают по СП 20.13330.2016.
Контроль герметичности
После монтажа проверяют целостность мембраны и качество герметизации проколов. Повреждённые участки заваривают или закрывают.
Работы ведут с учётом СП 17.13330.2017 по кровлям.
Особенности работы с мягкими слоями
Утеплитель и мембрана — мягкие слои, которые легко продавить. Поэтому применяют крепёж с увеличенной шайбой или тарельчатые крепления, распределяющие усилие по большей площади.
При монтаже важно не порвать мембрану и обеспечить плотное прилегание слоёв. Повреждённые участки герметизируют.
Слои укладывают по проекту, а крепёж рассчитывают по нагрузкам.
Контроль на плоской кровле
Из-за малого уклона вода задерживается, поэтому герметичность критична. Проверяют целостность мембраны, качество герметизации проколов и прилегание слоёв.
Работы ведут с учётом СП 17.13330.2017.
Расчёт крепежа для плоской кровли
Крепёж для плоской кровли рассчитывают по числу точек фиксации утеплителя и мембраны. Ориентир — 4–6 точек на м² с дополнительным креплением по периметру и в углах.
Ветровая нагрузка на края выше, поэтому там крепёж ставят чаще. Нагрузки определяют по СП 20.13330.2016.
Для мембраны применяют тарельчатые крепления, для утеплителя — крепёж с увеличенной шайбой.
Распространённые ошибки
Недостаточное крепление по периметру, отсутствие герметизации проколов мембраны и неверная длина крепежа — частые ошибки.
Повреждённую мембрану восстанавливают; работы ведут по СП 17.13330.2017.
Экспертное мнение
- Подбирайте длину по толщине слоёв.
- Усиливайте крепёж по периметру.
- Применяйте тарельчатые крепления.
- Герметизируйте проколы мембраны.
- Считайте расход по проекту.
Типичные ошибки
- Недостаточное крепление по периметру.
- Отсутствие герметизации проколов.
- Неверная длина крепежа.
- Повреждение мембраны.
- Расчёт без учёта ветровой нагрузки.
Ответы на частые вопросы
Саморезами с увеличенной шайбой, входящими в основание.
Тарельчатыми креплениями с последующей герметизацией проколов.
Ориентировочно 4–6 точек на м² плюс крепление по периметру.
По краям и в углах ветровая нагрузка выше.
СП 17.13330.2017 и СП 20.13330.2016.
- СП 17.13330.2017 «Кровли»
- СП 20.13330.2016 «Нагрузки и воздействия»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- ГОСТ 24045-2016 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия»
