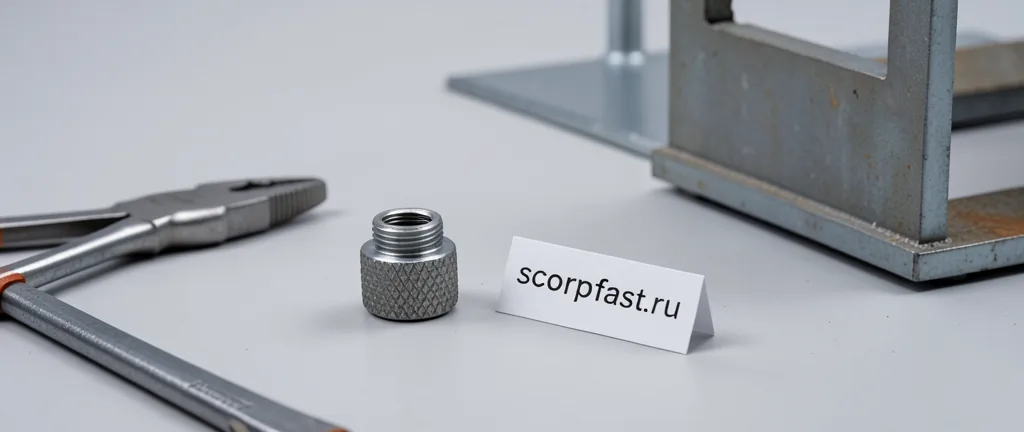

Резьбовые заклёпки (заклёпки-гайки) создают резьбовое соединение в тонколистовых деталях при доступе с одной стороны. Их применяют там, где нужно крепить кронштейны, оборудование и разборные узлы к тонкому листу.
Разберём виды, подбор по резьбе и толщине, установку и сравнение с вытяжными заклёпками.
Назначение и конструкция
Заклёпка-гайка устанавливается в отверстие листа и при расклёпывании формирует внутреннюю резьбу. Материал — сталь или нержавеющая сталь A2; форма корпуса — цилиндрическая с насечкой или шестигранная, что препятствует провороту.
Резьба метрическая от М3 до М10 и выше; толщина скрепления — от долей миллиметра до нескольких миллиметров.
Подбор по резьбе и толщине
Резьбу выбирают по крепёжному болту/винту, который будет вкручен. Толщина скрепления задаётся рабочим ходом заклёпки и должна соответствовать толщине листа.
Нержавеющие исполнения A2 применяют во влажной и агрессивной среде — по СП 28.13330.2017.
| Резьба | Типовая толщина листа, мм | Материал |
|---|---|---|
| М3–М4 | 0,5–2,5 | сталь, нерж. A2 |
| М5–М6 | 0,5–4,5 | сталь, нерж. A2 |
| М8 | 0,5–5,5 | сталь, нерж. A2 |
| М10 | 1,5–4,5 | сталь, нерж. A2 |
Установка
Заклёпку устанавливают заклёпочником для гаечных заклёпок: он навинчивается на резьбу и вытягивает корпус, расклёпывая его. После установки в заклёпку вкручивают болт или винт.
Инструмент подбирают по резьбе заклёпки; для больших объёмов применяют пневматические модели.
Сравнение и контроль
В отличие от вытяжных заклёпок, резьбовые образуют разъёмное соединение. Их выбирают, когда узел должен собираться и разбираться.
При приёмке проверяют: плотность посадки в листе, отсутствие проворота, качество расклёпки, целостность резьбы.
Резьбовая или вытяжная заклёпка
Отличаются типом соединения:
| Критерий | Резьбовая | Вытяжная |
|---|---|---|
| Соединение | разъёмное, под болт | неразъёмное |
| Резьба | внутренняя метрическая | нет |
| Инструмент | заклёпочник гаечный | заклёпочник вытяжной |
| Применение | кронштейны, разборные узлы | постоянная сборка листов |
Для разборных узлов в тонком листе применяют резьбовые заклёпки, для постоянного соединения — вытяжные.
Пример создания резьбовой точки в тонком листе
Когда к тонкому листу нужно прикрепить кронштейн болтом, а доступа с обратной стороны нет, резьбовая заклёпка решает задачу: она создаёт резьбу прямо в листе. Например, для крепления кронштейна на стальной лист толщиной 2 мм устанавливают заклёпку соответствующей резьбы, а затем вкручивают крепёжный болт.
Ключевой момент — не провернуть заклёпку при затяжке: помогает насечка или шестигранная форма корпуса, а также нормированный момент затяжки болта. Для наружных узлов выбирают нержавеющее исполнение.
- Подберите резьбу под крепёжный болт.
- Проверьте толщину листа по рабочему ходу заклёпки.
- Для влажной среды берите нержавеющее исполнение A2.
- Установите заклёпку гаечным заклёпочником.
- Вкрутите болт с нормированным моментом.
- Проверьте отсутствие проворота и целостность резьбы.
Насечка и шестигранник против проворота
При затяжке болта в резьбовую заклёпку возникает крутящий момент, стремящийся провернуть её в листе. Если заклёпка провернётся, соединение ослабнет и резьба потеряет работоспособность. Именно поэтому корпус выполняют с насечкой или шестигранной формой: они увеличивают площадь зацепления с материалом листа и удерживают заклёпку от проворота.
Второй фактор — нормированный момент затяжки. Даже правильная заклёпка не выдержит произвольного усилия «на глаз»: производитель задаёт рекомендуемый момент, и его следует соблюдать.
Где применяют резьбовые заклёпки
Резьбовые заклёпки востребованы в производстве и строительстве, где к тонколистовым деталям крепят кронштейны, панели, оборудование, а доступ есть только с одной стороны. Классический пример — установка крепёжных точек в листовом профиле или корпусе прибора.
Для наружных узлов и влажной среды выбирают нержавеющее исполнение A2: оно устойчиво к коррозии и сохраняет прочность резьбы на протяжении срока службы конструкции.
Советы по подбору
- Подбирайте резьбу по крепёжному болту, который будет вкручен.
- Для влажной среды применяйте нержавеющее исполнение A2.
- Используйте корпус с насечкой или шестигранником против проворота.
- Устанавливайте заклёпочником для гаечных заклёпок.
- Проверяйте качество расклёпки и целостность резьбы.
Частые ошибки при монтаже
- Несоответствие резьбы заклёпки и болта.
- Применение углеродистой заклёпки во влажной среде.
- Проворот заклёпки при затяжке.
- Избыточное усилие, повреждающее резьбу.
- Отсутствие контроля качества установки.
Частые вопросы
По крепёжному болту или винту, которым будет фиксироваться деталь.
Резьбовая формирует разъёмное соединение с внутренней резьбой, вытяжная — неразъёмное.
Заклёпочником для гаечных заклёпок соответствующего размера.
Во влажной или агрессивной среде, где углеродистая сталь корродирует.
Использовать корпус с насечкой или шестигранной формой.
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 16.13330.2017 «Стальные конструкции»
- ГОСТ 24045-2016 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия»
